2. Bildaufbau-bezogene Dialoge

Die Dialoge dieser Gruppe ermöglichen Ihnen die Kontrolle und Manipulation von Bildstrukturen wie Ebenen, Kanälen oder Pfaden.

2.1. Der Dialog Ebenen

Abbildung 15.1. Der Dialog Ebenen

Der Dialog „Ebenen“

The Layers dialog is the main interface to edit, modify and manage your layers.

2.1.1. Dialogaufruf

Der Dialog Ebenen ist dockbar. Informationen hierzu finden Sie im Abschnitt Abschnitt 2.3, „Docks und Dialoge“.

Er kann auf verschiedene Arten aufgerufen werden:

  • aus dem Bildmenü: FensterAndockbare DialogeEbenen,

  • indem Sie in einem anderen Dialog den Befehl Reiter hinzufügenMuster im Menü unter dem Knopf auswählen;

  • über ein Vorgabe-Tastenkürzel: Strg+L.

Falls ein geöffnetes Dialogfenster Ebenen existiert (z.B. durch Lösen des entsprechenden Reiters), können Sie es aus dem Bildmenü heraus anheben: FensterEbenen.

2.1.2. Aufbau und Verwendung des Dialoges Ebenen

Übersicht

Die Ebenen werden im Ebenendialog als Liste von Miniaturbildern angezeigt. Der Hintergrund des Bildes ist die unterste Ebene im Dialog. In allen Ebenen darüber sind die Elemente des Vordergrundes enthalten. Der untere Bereich des Ebenendialogs bietet Knöpfe zur Verwaltung der Ebenen. Mit einem rechten Mausklick auf eine Ebene öffnet sich deren Kontextmenü (das dem Ebenenmenü im Bildfenster sehr ähnelt).

Ebenenattribute

Jeder Ebene können Attribute zugeordnet werden, die mit einem linken Mausklick erfolgen. So können folgende Attribute für eine Ebene vergeben werden:

Sichtbarkeit der Ebene

Vor dem Vorschaubild befindet sich ein Augensymbol. Um die Ebene unsichtbar oder sichtbar zu schalten, klicken Sie auf das Auge. (Bei gedrückter Umschalt-Taste werden alle anderen Ebenen verborgen.)

Ebenen verketten

Um die Inhalte verschiedener Ebenen simultan zu verschieben, müssen diese miteinander verkettet werden. Klicken Sie hierzu auf das Kettensymbol rechts neben dem oben genannten Augensymbol. Wiederholen Sie diesen Schritt für jeder Ebene, die mit verkettet werden soll. Ein erneuter Klick auf diesen Knopf löst die Verkettung der jeweiligen Ebene wieder. Das Kettensymbol verschwindet.

Ebenenvorschau

The layer content is represented in a thumbnail. Maintaining left-click for a second on this thumbnail makes it larger. When the layer is active, the thumbnail has a white border. The border is black if the layer is inactive. When the layer has a mask, the inactive element takes a black border.

Ebenenname

The main attribute is the name of the layer. You can edit this by a double-click on the name of the layer. You can also use the Edit Layer Attributes dialog you can find in the context menu that you get by through a right-click on the layer.

[Anmerkung] Anmerkung

In GIMP können Sie nicht nur einfache Namen für eine Ebene vergeben. Für die Erstellung von Animationen bietet GIMP die Möglichkeit, Zeitangaben hinter den Ebenennamen zu schreiben. Die Parameter werden stets in Klammern geschrieben und erklären sich wie folgt: Die Verzögerung gibt an, nach wieviel Millisekunden die nächste Ebene in der Animation angezeigt wird, z.B. Ebenenname (100 ms). Die Angabe des Kombinationsmodus ist optional. Dieser Parameter gibt an, ob die aktuelle Ebene mit der nächsten Ebene ersetzt (replace) oder kombiniert (combine) werden soll, z.B. Ebenenname (100 ms) (replace).

Ebeneneigenschaften

Über der Ebenenliste können einige Eigenschaften für die aktive Ebene festgelegt werden. Die aktive Ebene ist farblich blau hervorgehoben. Die Eigenschaften sind folgende: Ebenenmodus, Deck, Lock pixels and Lock Alpha channel.

Modus

Mit Ebenenmodi können Sie einstellen, wie die übereinander liegenden Ebenen ineinander geblendet werden, daher werden sie auch als Blendenmodi bezeichnet. GIMP stellt 21 verschiedene Ebenenmodi zur Verfügung. Der Modus wird auf die Ebenen angewendet, die sich unterhalb der Ebene befindet, welcher der Ebenenmodus zugeordnet wird. Gibt es nur eine Ebene, hat der Ebenenmodus keinen Effekt.

Deckkraft

Der Schieberegler und das Eingabefeld daneben lassen die Deckkraft dieser Ebene zu den anderen einstellen. Ist die Deckkraft auf 0 gesetzt, ist die Ebene vollkommen durchscheinend und somit unsichtbar. Standardmäßig haben Ebenen eine Deckkraft von 100, wodurch Sie vollkommen sichtbar sind. Werte dazwischen regeln die Deckkraft der Ebene.

Sperre

You have three possibilities:

  • Lock pixels: When the button is pressed down, you cannot use any brush-based tool (Paintbrush, Pencil, Eraser etc.), the Airbrush or the Ink tool on the currently selected layer. This may be necessary to protect them from unwanted changes.

    Abbildung 15.2. Pixel sperren

    Pixel sperren

  • Lock position and size: This toggle button enables and disables protection of layers from moving them around or transforming them. When the button is pressed down, you cannot use any transform tool (Rotate, Shear, Perspective and others) or move it.

    Abbildung 15.3. Lock position and size

    Lock position and size

  • Lock alpha channel: This toggle button controls the Lock setting for the transparency of the layer . If this is pressed down, then the alpha channel for the layer is locked, and no manipulation has any effect on it. In particular, nothing that you do to a transparent part of the layer will have any effect.

    Abbildung 15.4. Alphakanal sperren

    Alphakanal sperren

Abbildung 15.5. Beispiel für Alphakanal sperren

Beispiel für Alphakanal sperren

In der aktiven Ebene sind drei undurchsichtige grüne Streifen auf einem transparenten Hintergrund. Nun wird der rote Streifen gemalt, während Sperre nicht aktiviert ist: sowohl transparente als auch nicht-transparente Bereiche der Ebene werden mit Rot übermalt.

Beispiel für Alphakanal sperren

Sperre aktiviert: nur nicht-transparente Bereiche der Ebene werden mit Rot übermalt, transparente Bereiche bleiben unverändert.


[Tipp] Tipp

Wenn der Name der Ebene im Ebendialog in Fettdruck erscheint, hat diese Ebene keinen Alphakanal.

Ebenen verwalten

Im unteren Bereich des Ebenendialogs befinden sich Knöpfe, die der Verwaltung der Ebenen dienen.

New Layer

Here you can create a new layer. A dialog is opened, which is described in New Layer.

Press the Shift key to open a new layer with last used values.

New Layer Group

Here you can create a new layer group. A new layer is created, where you can put layers down.

Layer groups are described in Layer groups.

Ebene anheben

Die Ebene kann um einen Schritt in der Ebenenliste nach oben verschoben werden. Um die Ebene an den Anfang der Liste (oben) zu verschieben, halten Sie bitte die Umschalt-Taste gedrückt.

Ebene absenken

Die Ebene kann um ein Schritt nach unten verschoben werden. Möchten Sie die Ebene an das Ende der Liste (unten) verschieben, halten Sie bitte die Umschalt-Taste gedrückt.

[Tipp] Tipp

Um eine Ebene ganz nach unten zu verschieben, muss möglicherweise ein Alphakanal (Transparenz) zur Hintergrundebene hinzugefügt werden. Dazu klicken Sie mit der rechten Maustaste auf die Hintergrundebene und wählen im Kontextmenü Alphakanal hinzufügen.

Ebene duplizieren

Erstellen Sie eine Kopie der aktuell ausgewählten Ebene, indem Sie auf den Knopf klicken.

Merge layers Schwebende Auswahl verankern

Before GIMP-2.10.18, this button was permanently for anchoring. Now, it becomes an anchor only when a floating selection is created (it anchors the floating selection to the previous active layer). Else, it is a Merge layers icon with several possibilities:

  • Merge this layer with the first visible layer below it.

  • Pressing Shift: merge the layer group's layers into one normal layer.

  • Pressing Ctrl: merge all visible layers into one normal layer.

  • Pressing Shift+Ctrl: merge all visible layers with last used values.

Ebene löschen

Durch Klicken auf den Knopf löschen Sie die aktuell ausgewählte Ebene.

Weitere Ebenenfunktionen

Other functions about layer size are available in the Layer context menu you get by right clicking on the Layer Dialog. You can find them also in the Layer sub-menu of the image menu.

Die Funktion Sichtbare Ebenen vereinen finden Sie ebenfalls im Kontextmenü sowie im Bildmenü des Bildfensters.

Ebenen klicken und ziehen

Wenn Sie auf ein Ebenenminiaturbild klicken und die Maustaste gedrückt halten, vergrößert es sich etwas und Sie können es mit der Maus verschieben.

  • Sie auf diese Weise die Ebene an eine andere Position in der Ebenenliste verschieben.

  • Außerdem können Sie die Ebene in das Werkzeugfenster ziehen, es wird dann ein neues Bild mit dieser Ebene erstellt.

  • Schließlich können Sie die Ebene in ein anderes Bild ziehen, diese Ebene wird dann dem anderen Bild als oberste Ebene hinzugefügt.

2.1.3. The Layer dialog context menu

Abbildung 15.6. Context Menu for the Layers Dialog

Context Menu for the Layers Dialog

By right-clicking in the layer dialog, or by opening the Layers Menu from the tab menu, a context menu for the Layers dialog will open.

Most of the commands in this menu have already been documented above, or elsewhere:

Edit Layer Attributes...

Except for Width, Height, and Fill with, this dialog is the same as the New Layer Dialog. For information about the layer attributes we therefore refer to the documentation for that dialog.

Blend Space submenu

See Blend space in the New Layer dialog.

Composite Space submenu

See Composite space in the New Layer dialog.

Composite Mode submenu

See Composite mode in the New Layer dialog.

Color Tag submenu

See the Color tag documentation in the New Layer dialog.

New Layer, New Layer Group, Duplicate Layer, Merge Down, Anchor Layer, Delete Layer

These commands are explained above, see layer characteristics.

New from Visible

See the New from Visible menu command documentation.

Layer Boundary Size...

See the Layer Boundary Size... menu command documentation.

Layer to Image Size

See the Layer to Image Size menu command documentation.

Scale Layer...

See the Scale Layer... menu command documentation.

Add Layer Mask..., Apply Layer Mask, Delete Layer Mask, Show Layer Mask, Edit Layer Mask, Disable Layer Mask, Mask to Selection

See the Layer Mask submenu documentation for these commands.

Add Alpha Channel, Remove Alpha Channel

Only one of these will be enabled. If the current layer does not have an alpha channel, you will be able to add one. If it does, you can remove the alpha channel.

Merge Visible Layers

This command merges all visible layers into one layer.

Flatten Image

This command merges all layers into one layer and removes transparency.

2.1.4. Ebenenmasken

Abbildung 15.7. Ansicht des Dialogfensters Maske hinzufügen

Ansicht des Dialogfensters „Maske hinzufügen“

Übersicht

Für jede Ebene können Transparenz-Masken hinzugefügt werden, die sich Ebenenmasken nennen. Eine Ebenenmaske hat die gleiche Größe und Pixelanzahl wie die dazugehörige Ebene. So ist es möglich, jedem Pixel der Ebenenmaske einen Transparenzwert zuzuordnen. Die Maske selber ist eine Grauwertmaske, so dass jedem Pixel ein Wert von 0 bis 255 zugeordnet werden kann. Ein schwarzer Pixel mit Wert 0 bedeutet hierbei vollständige Transparenz für den zugehörigen Pixel in der Ebene. Ein weißer Pixel mit Wert 255 bedeutet hierbei vollständige Deckkraft für den zugehörigen Pixel in der Ebene.

Um eine Ebenenmaske zu erstellen, klicken Sie mit der rechten Maustaste auf eine Ebene um das Ebenenkontextmenü aufzurufen. Hier klicken Sie auf den Menüpunkt Ebenenmaske hinzufügen. Es erscheint dann ein Dialogfenster, in dem Sie die Ebenenmaske initialisieren können.

  • Weiß (volle Deckkraft): Die neu erstellte Ebenenmaske hat keinen Effekt auf die Ebene, alle Pixel der Ebene sind sichtbar. Um Transparenz hinzuzufügen, müssen Sie die Ebenenmaske mit Schwarz bemalen.

  • Schwarz (volle Transparenz): Alle Pixel der Ebene sind mit der Ebenenmaske transparent. Wenn Sie die Ebenenmaske mit Weiß bemalen, werden die Pixel der Ebene sichtbar.

  • Alphakanal der Ebene: Die Maske wird mit den Werten des Alphakanals initialisiert.

  • Alphakanal der Ebene übernehmen : Der einzige Unterschied zur vorigen Einstellung besteht darin, dass zusätzlich der Alphakanal der Ebene auf volle Deckkraft gesetzt wird.

  • Auswahl: Die Ebenenmaske wird nach den Werten der Auswahl erstellt.

  • Graustufen-Kopie der Ebene: Die Ebenenmaske wird nach den Graustufenwerten des Bildes erstellt.

  • Kanal: Die Ebenenmaske wird mit einer Auswahl initialisiert, die Sie vorher in einem Kanal gespeichert haben, siehe Abschnitt 4.18, „In Kanal speichern“.

  • Maske invertieren: Bei Aktivieren des Kontrollkästchens wird die Ebenenmaske invertiert angelegt.

Nach einem Mausklick auf den Menüpunkt Ebenenmaske hinzufügen erscheint ein Dialog. Hier können Sie einstellen, welche Eigenschaft die neu erstellte Ebenenmaske haben soll:

Die angelegte Ebenenmaske wird im Ebenendialog als Miniaturbild neben dem Miniaturbild der Ebene angezeigt. Die jetzt aktivierte Ebenenmaske können Sie zum Beispiel mit dem Pinselwerkzeug bearbeiten. Durch Malen im Bild wird nun die Ebenenmaske verändert. Möchten Sie das Bild selbst bearbeiten, reicht ein Mausklick im Ebenendialog auf das Miniaturbild der Ebene. Der Ebenendialog markiert das gerade aktive Element (Ebenenmaske oder Ebene) durch eine weiße Umrandung (bei einer Ebenenmaske mit voller Deckkraft ist diese allerdings nicht sichtbar, da die Ebenenmaske ebenfalls Weiß dargestellt wird).

Ebenenmaske-Beispiel

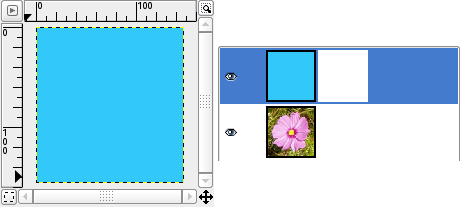

Abbildung 15.8. Eine Ebene mit einer Ebenenmaske

Eine Ebene mit einer Ebenenmaske

Dieses Bild besteht aus einer Hintergrundebene mit einer Blume und einer vollständig deckenden blauen Ebene darüber. Zu dieser Ebene wurde eine weiße Ebenenmaske (volle Deckkraft) hinzugefügt, die Pixel der blauen Ebenene bleiben daher sichtbar. Insgesamt bleibt also auch das Bild blau.

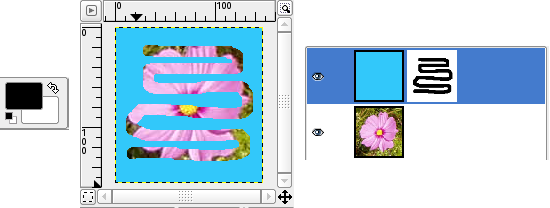

Abbildung 15.9. Die Ebenenmaske bemalen

Die Ebenenmaske bemalen

Die Ebenenmaske ist aktiviert. Wenn man die Ebenenmaske mit Schwarz bemalt, wird die Ebene transparent und die darunterliegende Ebene sichtbar.
