Исцртава Картезијанску мрежу у активном слоју, преко постојећег садржаја. Корисник може подесити ширину, ширину линије, помераје и боје линија мреже. Подразумевано, линије су у Гимповој боји четкице.
Овај филтер је једноставнији од филтера Одељак 14.21, „Мрежа (застарело)“, али вам не дозвољава да дефинишете различите боје за линије.

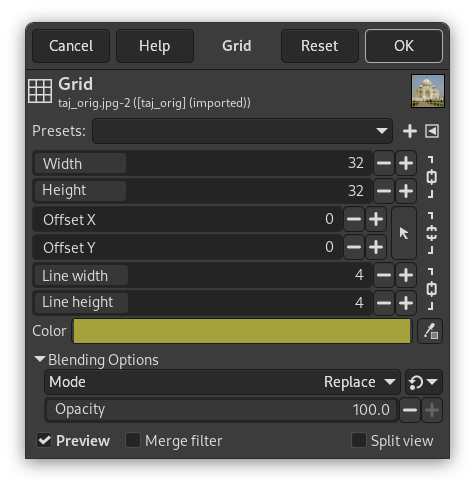

Подразумевано, водоравна и усправна подешавања су закључана заједно, тако да се све измене примењују симетрично. Ако желите да промените само једно од њих, кликните на симбол „ланца“ испод да их откључате.
Осим тога, за неке опције можете изабрати јединицу мере захваљујући падајућем списку.
- Предподешавања, „Врста уноса“, Одсецање, Опције за стапање, Преглед, Филтери за спајање, Подељени приказ
-
![[Примедба]](images/note.png)
Примедба Ове опције су описане у Одељак 2, „Заједничке могућности“.
- Ширина, Висина
-
Ово су ширина и висина поља одређених мрежом.
- X померај, Y померај
-
Поставља померај линија мреже у односу на горњи леви угао.
- Ширина линије, Line height
-
Ово је дебљина мреже.
- Боја
-
Подразумевана боја је боја прочеља из алатнице.
Ове боје можете променити кликом на дугме за боју или коришћењем бирача боје на десној страни. Величина бирача боје се може подесити у прозору „ГЕГЛ радња“ под „Алатница“.
Погледајте и Одељак 1, „Мреже и вођице“.
