Исцртава Картезијанску мрежу у активном слоју, преко постојећег садржаја. Корисник може подесити ширину, размак, помераје и боје линија мреже. Подразумевано, линије су у Гимповој боји прочеља. (Напомена: овај прикључак је коришћен за прављење демонстрационих слика за многе друге прикључке.)
![[Савет]](images/tip.png)
|
Савет |
|---|---|
|
Ако подесите ширину линија мреже на 0, биће исцртани само пресеци, као крстићи. |

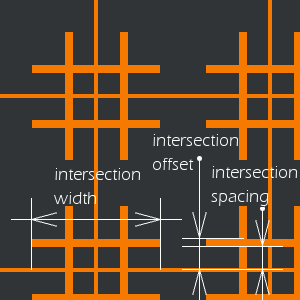

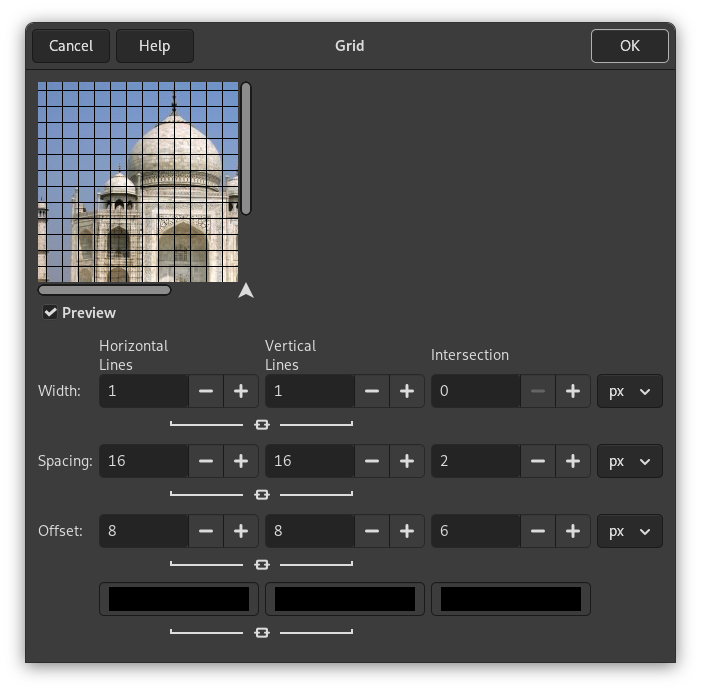

Постоје засебне опције за управљање хоризонталним линијама мреже, вертикалним линијама мреже и пресецима. Подразумевано су хоризонтална и вертикална подешавања закључана заједно, тако да се све измене примењују симетрично. Ако желите да промените само једну од њих, кликните на симбол „ланца“ испод њега да бисте их откључали. Резултати промене параметара пресека су прилично сложени.
Осим тога, за неке опције можете изабрати јединицу мере захваљујући падајућем списку.
- Ширина
-
Поставља ширине хоризонталних или вертикалних линија мреже, или симбола исцртаних на њиховим пресецима.
- Spacing
-

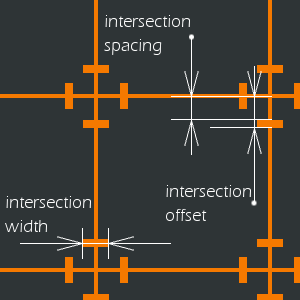

Поставља растојање између линија мреже. Параметар Пресек чисти простор између тачке пресека и краја кракова крстића пресека.
- Померај
-
Поставља померај за линије мреже у односу на горњи леви угао. За пресеке, поставља дужину кракова крстића пресека.
- Бирачи боја
-
Ово вам омогућава да поставите боје линија мреже и ознака пресека.
