6.30. Allinea livelli visibili...

Con il comando allinea livelli visibili, è possibile posizionare in maniera precisa i livelli visibili (quelli marcati con l'icona a forma di «occhio»). Questo livello di precisione è utile in special modo quando si sta lavorando con le animazioni, che tipicamente sono formate da molti piccoli livelli. Facendo clic su allinea livelli visibili viene mostrata una finestra di dialogo che permette di scegliere come dovranno essere allineati i livelli.

6.30.1. Attivazione del comando

  • È possibile accedere a questo comando dal menu principale tramite ImmagineFondi livelli visibili.... Non esiste una scorciatoia da tastiera predefinita.

    [Nota] Nota

    Se l'immagine contiene un solo livello, GIMP genererà un messaggio per avvisare che per eseguire il comando è necessario che l'immagine contenga più di un livello.

6.30.2. Immagine di esempio per l'allineamento livelli

Gli esempi nella sezione Descrizione della finestra di dialogo “Allinea i livelli visibili” utilizzano tutti la stessa immagine di partenza. L'immagine contiene quattro livelli. L'ordine di questi livelli dall'alto verso il basso è il seguente:

  • Rettangolo verticale verde (livello superiore)

  • Rettangolo orizzontale giallo

  • Quadrato piccolo rosso

  • Quadrato blu più grande (livello inferiore)

Figura 16.71. Immagine di esempio per l'allineamento livelli

Immagine di esempio per l'allineamento livelli

Il comando Allinea livelli visibili allinea i livelli in base ai loro bordi. Nell'immagine di esempio, il bordo di ciascun livello viene regolato in modo da corrispondere al perimetro della forma in quel livello. Per informazioni su come regolare il bordo di un livello, vedere Dimensioni bordo livello. È anche possibile utilizzare un comando come Ritaglia livelli in base al contenuto per regolare automaticamente il bordo di un livello.

[Nota] Nota

Negli esempi, la casella di controllo Ignora il livello inferiore anche se visibile è lasciata selezionata. Il livello inferiore, ovvero il quadrato blu più grande, non viene quindi influenzato da nessuna delle operazioni di allineamento.

6.30.3. Descrizione della finestra di dialogo «Allinea i livelli visibili»

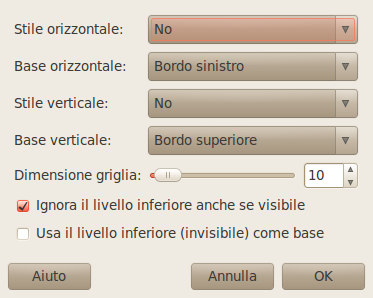

Figura 16.72. La finestra di dialogo «Allinea i livelli visibili»

La finestra di dialogo «Allinea i livelli visibili»

Stile orizzontale, Stile verticale

Queste opzioni controllano come i livelli debbano essere spostati in reciproca relazione. È possibile scegliere tra gli stili:

  • Nessuno: non ci saranno cambiamenti nella posizione orizzontale o verticale dei livelli.

  • Seleziona: tutti i livelli visibili verranno allineati sulla superficie disegnabile, nella modalità determinata dalle opzioni base orizzontale e base verticale. Se si seleziona base orizzontale di bordo sinistro, dei livelli potrebbero sparire dalla superficie. È possibile ripristinarli allargando la superficie di disegno. Se si imposta l'opzione usa il livello inferiore (invisibile) come base, i livelli saranno allineati all'angolo in alto a sinistra del livello in fondo alla pila.

    Figura 16.73. Esempio di utilizzo di Raggruppa: Livelli allineati al bordo sinistro della superficie disegnabile

    Esempio di utilizzo di Raggruppa: Livelli allineati al bordo sinistro della superficie disegnabile

    Immagine originale

    Esempio di utilizzo di Raggruppa: Livelli allineati al bordo sinistro della superficie disegnabile

    Stile orizzontale: Raggruppa, Base orizzontale: Bordo sinistro.

    I livelli sono stati spostati orizzontalmente in modo tale che i loro bordi sinistri siano allineati con il bordo sinistro della superficie disegnabile.


    Figura 16.74. Esempio di utilizzo di Raggruppa: Livelli allineati al bordo sinistro del livello inferiore

    Esempio di utilizzo di Raggruppa: Livelli allineati al bordo sinistro del livello inferiore

    Immagine originale

    Esempio di utilizzo di Raggruppa: Livelli allineati al bordo sinistro del livello inferiore

    Stessi parametri dell'esempio precedente, ma con la casella di controllo Usa il livello inferiore (invisibile) come base selezionata.

    I livelli sono stati spostati orizzontalmente in modo tale che i loro bordi sinistri siano allineati con il bordo sinistro del livello in fondo alla pila.


  • Fill (left to right); Fill (top to bottom): The visible layers will be arranged left to right (or top to bottom) on the canvas according to their order in the layer stack.

    Il livello superiore nella pila verrà allineato con il livello che attualmente occupa la posizione più a sinistra (o più in alto) sulla tela. Il livello inferiore nella pila verrà allineato con il livello che attualmente occupa la posizione più a destra (o più in basso) sulla tela. Tutti gli altri livelli visibili verranno distribuiti uniformemente tra queste due posizioni in base al loro ordine nella pila dei livelli.

    La scelta di Base orizzontale (o Base verticale) determina l'allineamento dei livelli superiore e inferiore con i rispettivi livelli di destinazione. Ad esempio, se si sceglie Bordo destro come Base orizzontale, il bordo destro dei livelli superiore e inferiore verrà allineato con il bordo destro dei rispettivi livelli di destinazione.

    [Nota] Nota

    Se la casella di controllo Usa il livello inferiore (invisibile) come base è selezionata, il livello superiore nella pila verrà allineato con la posizione corrente del livello inferiore nella pila, anziché con il livello più a sinistra (o più in alto) sulla superificie di disegno.

    Figura 16.75. Esempio d'uso del Riempimento: livelli riempiti da sinistra a destra

    Esempio d'uso del Riempimento: livelli riempiti da sinistra a destra

    Immagine originale

    Esempio d'uso del Riempimento: livelli riempiti da sinistra a destra

    Stile orizzontale: Riempimento (da sinistra a destra), Base orizzontale: Bordo sinistro.

    The top layer in the stack, the green one, was aligned with the layer that had the leftmost position on the canvas. The bottom layer in the stack, the red one, was aligned with the layer that had the rightmost position on the canvas. The yellow layer is placed between the other two.


    Figura 16.76. Esempio d'uso del Riempimento: livelli riempiti da sinistra a destra con il livello inferiore come base

    Esempio d'uso del Riempimento: livelli riempiti da sinistra a destra con il livello inferiore come base

    Immagine originale

    Esempio d'uso del Riempimento: livelli riempiti da sinistra a destra con il livello inferiore come base

    Stessi parametri dell'esempio precedente, ma con la casella di controllo Usa il livello inferiore (invisibile) come base selezionata.

    The top layer in the stack, the green one, is aligned with the left edge of the base layer. The bottom layer in the stack, the red one, was aligned with the layer that had the rightmost position on the canvas. The yellow layer is placed between the other two.


  • Riempi (destra sinistra); Riempi (basso alto): queste impostazioni lavorano in maniera simile a quelle descritte sopra, ma il riempimento funziona nella direzione opposta.

    Figura 16.77. Esempio d'uso di Riempimento: livelli riempiti dal basso verso l'alto con il livello inferiore come base

    Esempio d'uso di Riempimento: livelli riempiti dal basso verso l'alto con il livello inferiore come base

    Immagine originale

    Esempio d'uso di Riempimento: livelli riempiti dal basso verso l'alto con il livello inferiore come base

    Stile verticale: Riempimento (dal basso verso l'alto), Base verticale: Bordo superiore, Usa il livello inferiore (invisibile) come base: selezionato.

    The bottom layer in the stack, the red one, is aligned with the top edge of the base layer. The top layer in the stack, the green one, was aligned with the top edge of the of the layer that had the lowest position on the canvas. The yellow layer is placed between the other two.


    Ci devono essere minimo tre livelli visibili nell'immagine per poter usare le opzioni di «Riempimento».

  • Griglia magnetica: i livelli visibili verranno allineati a una griglia. Utilizza l'impostazione Griglia per definire la spaziatura della griglia. La base selezionata verrà allineata alla linea della griglia più vicina. Ad esempio, se selezioni Bordo sinistro dall'elenco Base orizzontale, il bordo sinistro di ciascun livello verrà allineato alla linea della griglia più vicina al bordo sinistro del livello.

    Nell'esempio seguente, la griglia dell'immagine griglia è attivata e la sua spaziatura è impostata sullo stesso valore dell'impostazione Griglia. Questo serve solo a dimostrare l'effetto dell'opzione Griglia magnetica. Non è necessario attivare la griglia dell'immagine e nessuna delle sue impostazioni viene utilizzata quando si allineano i livelli.

    Figura 16.78. Esempio d'uso di Griglia magnetica: livelli allineati all'angolo in alto a sinistra dei quadrati della griglia

    Esempio d'uso di Griglia magnetica: livelli allineati all'angolo in alto a sinistra dei quadrati della griglia

    Immagine originale con aggiunta di una griglia di 30 pixel

    Esempio d'uso di Griglia magnetica: livelli allineati all'angolo in alto a sinistra dei quadrati della griglia

    Stile orizzontale: Griglia magnetica, Base orizzontale: Bordo sinistro, Stile verticale : Griglia magnetica, Base verticale: Bordo superiore, Griglia: 30

    Ogni livello, ad eccezione di quello di base, è allineato con l'angolo in alto a sinistra di una griglia quadrata di 30 per 30 pixel.


Griglia

If you choose the Snap to grid option from either the Horizontal style or Vertical style lists, the Grid setting defines the spacing of the grid to which layers are aligned.
