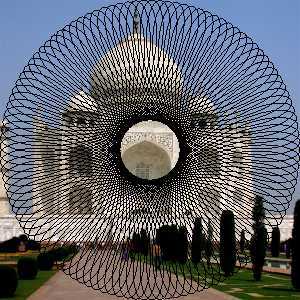

This filter draws Spirographs, Epitrochoids, and Lissajous curves. Immediate feedback is provided, by drawing to a temporary layer.
It reproduces curves drawn by Spirograph© toys. Here is an example from Wikimedia Commons showing what gears and holes are:
Moving gear is inside fixed gear and only one hole is used.
Већи део понашања овог додатка одређен је опцијама постављеним изван њега, као што су текући избор или подешавања Гимпових алатки. Ова подешавања се могу мењати док је додатак покренут.
![[Примедба]](images/note.png)
|
Примедба |
|---|---|
|
За разлику од опција унутар самог додатка, мењање текућег избора или подешавања алата неће поново исцртати шару. Да бисте приказали измене, кликните на дугме на дну прозора додатка. |
Као и код већине додатака, текући избор одређује подручје где ће шара бити исцртана. Обично је то правоугаони избор. Међутим, постоји и додатни начин на који се избор може користити.
Избор се може користити као облик непокретног зупчаника (унутар језичка Непокретни зупчаник). Додатак ће покушати да извуче облике из избора и исцрта шару унутар сваког од њих. Ово је занимљивије ако изаберете неправоугаони избор.
Да би шара пратила границе облика, користите проценат рупе=100.
Спирогимп користи Гимпове алатке за цртање. Сва подешавања којим се цртање обавља преузимају се из изабране алатке. На пример, ако желите да користите алатку Оловка (тако што ћете је изабрати из менија Алат), тада ће сва подешавања те алатке бити коришћена за цртање. Можете променити било које од подешавања алатке док је додатак покренут и притиснути дугме да видите како шара изгледа.
Већину опција чине три језичка: Шара криве, Непокретни зупчаник и Величина.
- Врста криве
-
Доступне врсте крива су: Спирограф, Епитрохоида, Синус и Лисажова крива. Оне одговарају физичким моделима за њихово цртање, користећи или зупчанике или опруге. Спирографске и епитрохоидне криве се добијају коришћењем два зупчаника — једног непокретног и једног покретног. Спирографска шара се добија када се покретни зупчаник ротира унутар непокретног. Када је покретни зупчаник изван непокретног, генерише се Епитрохоидна шара. Синусна крива користи непокретни зупчаник, али уместо покретног зупчаника, постоји опруга која се креће нормално на ивицу непокретног зупчаника. Лисажова крива се генерише помоћу две опруге које се крећу по x и y оси. Она уопште не користи непокретни прстен, па стога на њу не утиче његова промена.

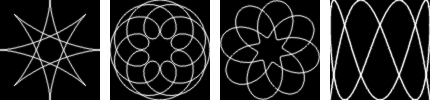

Слика 17.412. Врсте крива за „Спирогимп“
Врсте крива слева надесно: Спирограф, Епитрохоида, Синус и Лисажова крива.
- Алат
-
Гимпова алатка којом се исцртава шара. Прва алатка се зове Преглед и њена сврха је да црта брзо, пре него лепо — како би се шара могла прегледати. Остале доступне алатке су: Четкица, Оловка, Спреј, Потез, Мастило и МојаЧеткица.
- Дугачки прелив
-
Када је искључено, користиће се текућа подешавања алатке — ово може произвести прелив или не, у зависности од подешавања алатке. Када је означено, додатак ће произвести дуги прелив који одговара дужини шаре, на основу текућег прелива, подешавања „Обрни“ и режима Понављање из подешавања алатке за прелив. Постављање режима Понављање на Троугласти талас произвешће шару која се непрекидно мења, без наглих прекида. Ово се ради коришћењем прелива праћеног његовим обрнутим редоследом. Било који други режим Понављање ће једноставно користити прелив од почетка до краја.

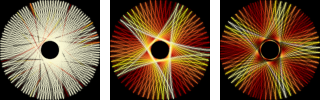

Слика 17.413. „Спирогимп“ примери дугог прелива
Лева слика, без дугог прелива, користи алат четкице са преливом. Две десне слике су створене са истим преливом, али са означеном опцијом Дуги прелив. Десна слика користи режим Троугаони таласПонављање.

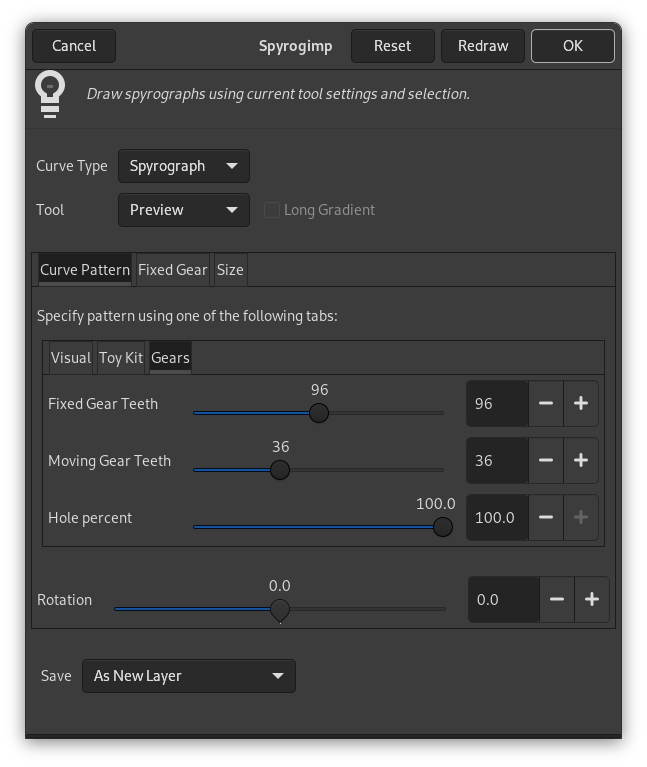

Наведите шару користећи језичке Зупчаници, Справа или Визуелно. Шара се заснива само на подешавањима активног језичка. Справа је слична зупчаницима, али користи зупчанике и бројеве рупа који се налазе у комплетима играчака. Ако пратите упутства из приручника за справу, требало би да добијете сличне резултате.
- Зубци фиксног зупчаника
-
Број зубаца фиксног зупчаника. Величина фиксног зупчаника је пропорционална броју зубаца.
- Зубци помичног зупчаника
-
Број зубаца помичног зупчаника. Величина помичног зупчаника је пропорционална броју зубаца.
- Проценат од рупе
-
Колико је удаљена рупа од центра помичног зупчаника. 100% значи да је рупа на ивици зупчаника.

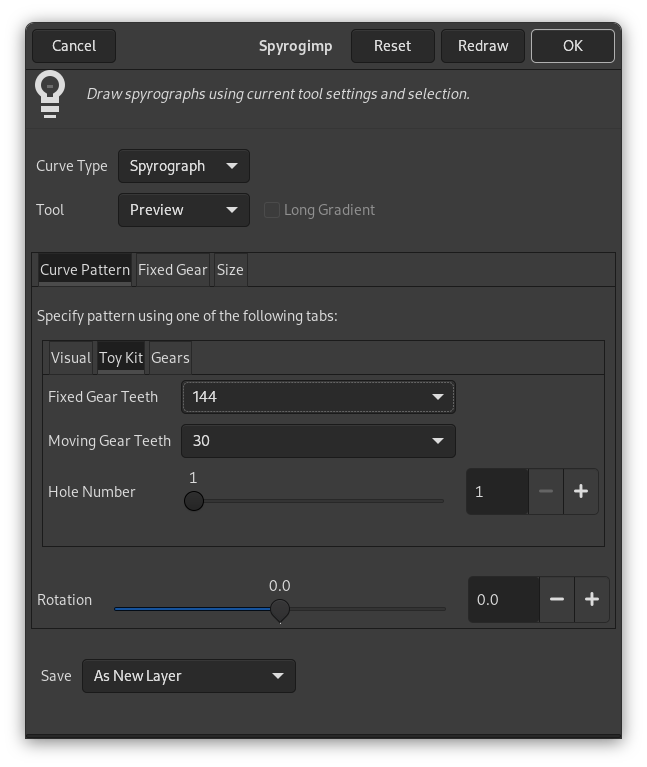

Језичак Справа такође има опције Зубци фиксног зупчаника и Зубци помичног зупчаника. У овом случају, међутим, они су ограничени на величине зупчаника који се испоручују са справама за цртање спирографа.
- Број рупе
-
Рупа #1 је на почетку зупчаника. Највећи број рупа је у близини центра. Највећи број рупе се разликује за сваки зупчаник.

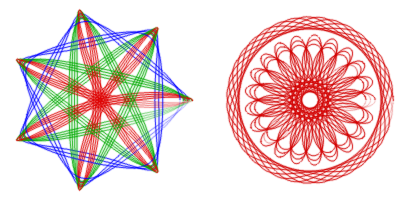

Слика 17.415. Примери за „Спирогимп“Справа
Справа помаже у поновном стварању дизајна из комплета играчака. Лева слика користи фиксни зупчаник од 105 и помичне зупчанике од 30 (плави), 45 (зелени) и 60 (црвени), где је сваки помични зупчаник коришћен неколико пута са Бројем рупе који варира од 3 до 7. Десна слика такође користи фиксни прстен од 105, са помичним прстеном 24 (број рупе 4) и помичним прстеном 80 (бројеви рупа 16, 18, 20).

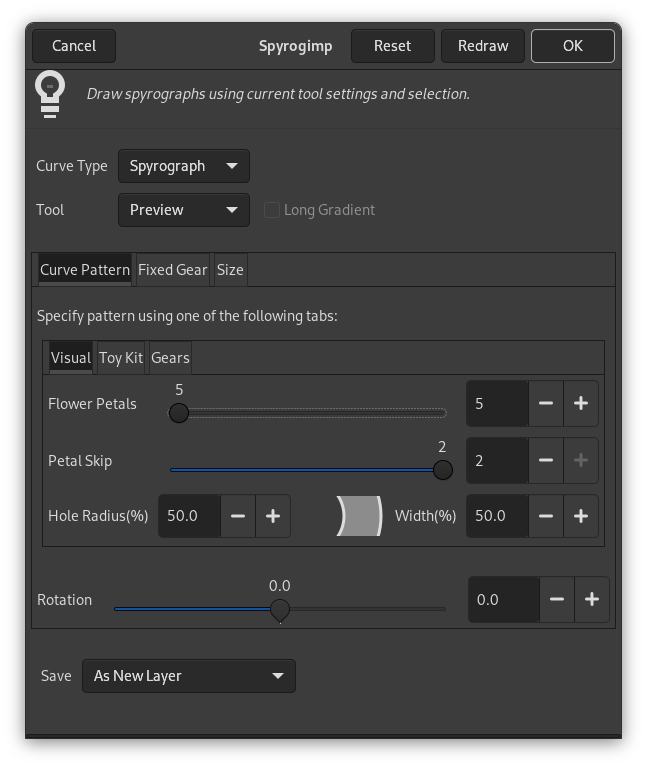

Слика 17.416. Опције филтера „Спирогимп“ (шара кривуље)
Језичак Визуелно је приказан у средини на десној страни.
Језичак Визуелно ствара заобљеније шаре налик на цветне латице. Има следећа подешавања:
- Латице цвета
-
Број цветних латица за цртање.
- Прескок латице
-
Број латица за прескакање.
- Полупречник рупе (%)
-
Величина рупе.
- Ширина (%)
-
Ширина цртежа.
Испод језичака налази се додатна опција.
- Ротација
-
Ротација шаре, у степенима. Почетни положај помичног зупчаника у фиксном зупчанику. Имајте на уму да ово такође мења шару приликом цртања Лисажових кривих.

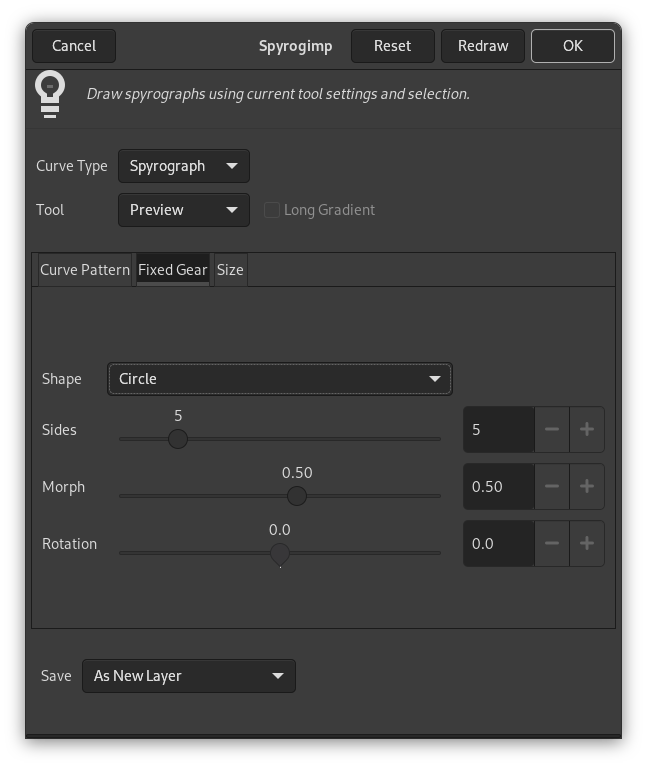

- Облик
-
Облик непокретног зупчаника који ће се користити унутар тренутног избора.
-
Круг
-
Зупчаста летва је дугачак облик заобљених ивица који се налази у комплетима играчака.
-
Оквир прати границе правоугаоног избора; користите hole=100 у запису зупчаника да бисте додирнули границу. Да бисте добили малу ширину оквира, користите мали број зубаца за покретни зупчаник.
-
Избор ће пратити границе тренутног избора — покушајте са нечим што није правоугаоно.
-

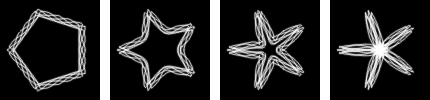

Полигон-звезда се мења од n-страног полигона (morph=0) до n-стране звезде (morph=0.3) до необичног цвета (morph=1).
-

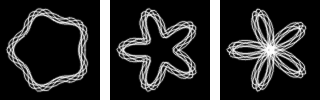

Синус са morph=0 је баш као кружница, али постаје таласастији како се morph повећава.
-

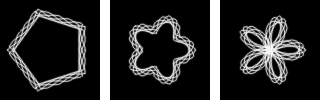

Испупчења се мењају од полигона (morph=0) до назубљеног круга.

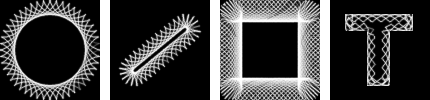

Слика 17.418. Примери облика „Спирогимпа“
Слева надесно: облици непокретног зупчаника Круг, Зупчаста летва, Оквир и Избор. Избор на десној слици је направљен избором великог слова „Т“ које је исписано алатком за текст.
-
- Стране
-
Број страница облика.
Ово се примењује само на облике Полигон-звезда, Синус и Испупчења. У супротном је ова опција онемогућена.
- Промена
-
Измените облик непокретног зупчаника.
Ово се примењује само на облике Полигон-звезда, Синус и Испупчења. У супротном је ова опција онемогућена.
- Ротација
-
Ротација непокретног зупчаника, у степенима.

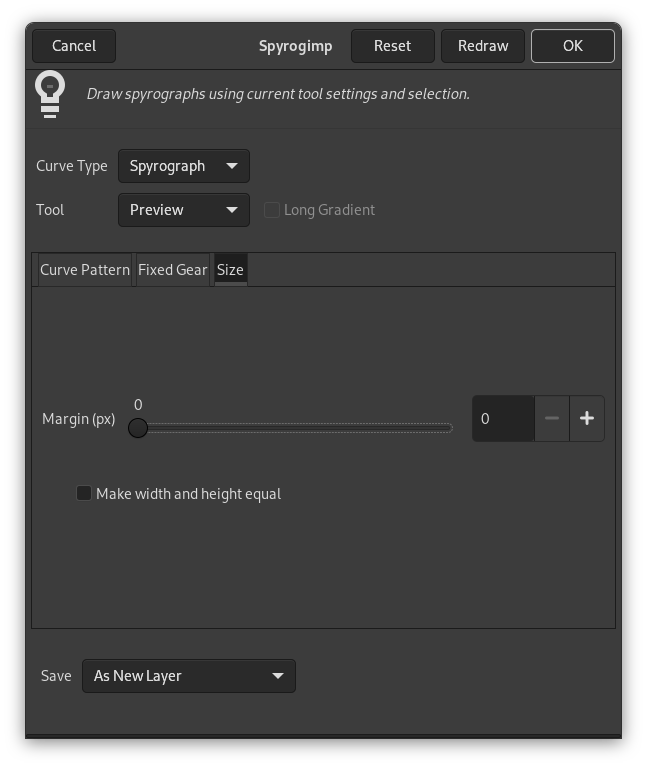

- Маргина (px)
-
Маргина од ивице избора. Ово контролише величину шаре.
- Иста видина и ширина
-
Када је искључено, шара ће испунити текућу слику или избор. Када је означено, шара ће имати исту ширину и висину и биће усредиштена. Разлика између означеног и неозначеног ће се приметити само ако се ширина и висина избора разликују.
- Сачувај
-
Падајући мени Сачувај одређује шта ће се десити са привременим слојем након што притиснете дугме . Доступне опције су: Као нови слој, Поново исцртај на последњем активном слоју и Као путања.
- Поново исцртај
-
Ако промените подешавања алата, промените боју или промените избор (тј. било која подешавања изван додатка која утичу на шару), притисните ово да освежите преглед како бисте видели како шара изгледа.
- Ресетуј
-
Враћа прозорче на његова подразумевана подешавања.
- Одустани
-
Обришите привремени слој и изађите из додатка.
- У реду
-
Исцртајте шару на слици.
