6.9. Lange schaduw

6.9.1. Overzicht

Dit op GEGL gebaseerde filter vereenvoudigt het maken van lange schaduwen in verscheidene visuele stijlen.

6.9.2. Activeren van het filter

Dit filter is te vinden in het hoofdmenu onder FiltersLicht en schaduwLange schaduw….

Het is beschikbaar als de geselecteerde laag een alfakanaal bevat (bekijk Paragraaf 7.36, “Alfakanaal toevoegen”). Anders is het uitgeschakeld.

6.9.3. Opties

Afbeelding 17.129. Opties voor het filter Lange schaduw

Opties voor het filter “Lange schaduw”

Voorinstellingen, Type invoer, Snijden, Mengopties, Voorbeeld, Filter samenvoegen, Voor/na
[Opmerking] Opmerking

Deze opties staan beschreven in Paragraaf 2, “Algemene eigenschappen”.

Stijl

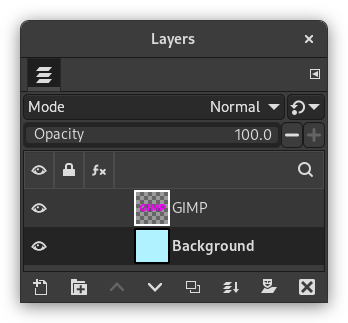

Origineel bestand en zijn lagen; de tekstlaag werd gemaakt met de functie "Lagen naar afbeeldingsgrootte" in het menu "Laag".

Eindig is de standaard stijl. Andere beschikbare stijlen zijn Oneindig, Uitvloeien en Uitvloeien (vaste lengte).

Afbeelding 17.130. Voorbeelden opties Stijl

Voorbeelden opties “Stijl”
Eindig (standaard)
Voorbeelden opties “Stijl”
Oneindig
Voorbeelden opties “Stijl”
Uitvloeien
Voorbeelden opties “Stijl”
Uitvloeien (vaste lengte); lengte = 30

Hoek

Hoek schaduw, in graden.

Hoek = 110°.
Lengte

Lengte schaduw, in beeldpunten. Alleen beschikbaar als Stijl is ingesteld op Eindig of Uitvloeien (vaste lengte).

Lengte = 30
Middelpunt

Schaduw uitvloeien op middelpunt. Alleen beschikbaar als Stijl is ingesteld op Uitvloeien of Uitvloeien (vaste lengte).

Kleur

U kunt hier de kleur voor de schaduw kiezen. Klik gewoon op de kleurstaal en selecteer een kleur als de kleurkiezer naar voren komt, of gebruik het pipet om een kleur uit de afbeelding te kiezen.

Samenstelling

De Samenstelling selecteert hoe de uitvoer van dit filter zal worden bepaald. Er zijn drie keuzes:

  • Schaduw plus afbeelding zal zowel de afbeelding van de invoer als de gemaakte schaduw uitvoeren. Dit is de standaard.

  • Alleen schaduw zal alleen de gemaakte schaduw uitvoeren.

  • Schaduw min afbeelding zal de gemaakte schaduw uitvoeren, maar trekt het gebied, dat wordt verborgen door de afbeelding, daar van af.

Afbeelding 17.131. Voorbeelden optie Samenstelling

Voorbeelden optie “Samenstelling”

Alleen schaduw

Voorbeelden optie “Samenstelling”

Schaduw min afbeelding
